Dielectric Antenna Your Location:Home > Products > Dielectric Antenna > Dielectric Antenna

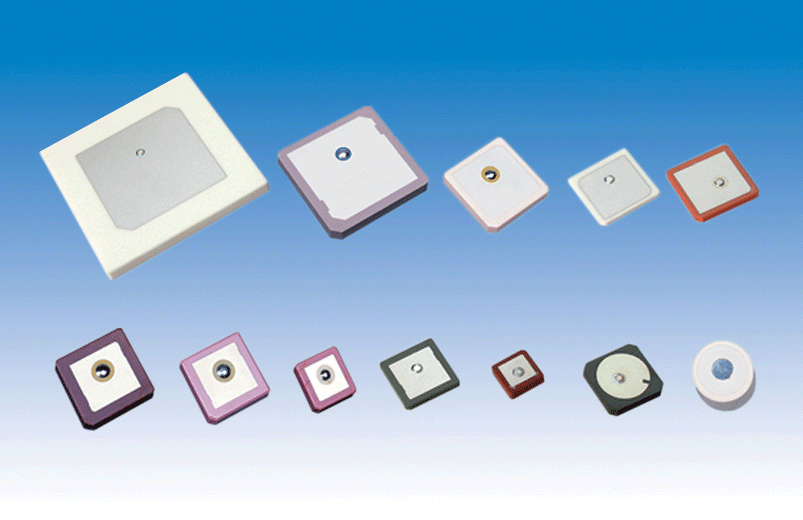

 外观 Configuration

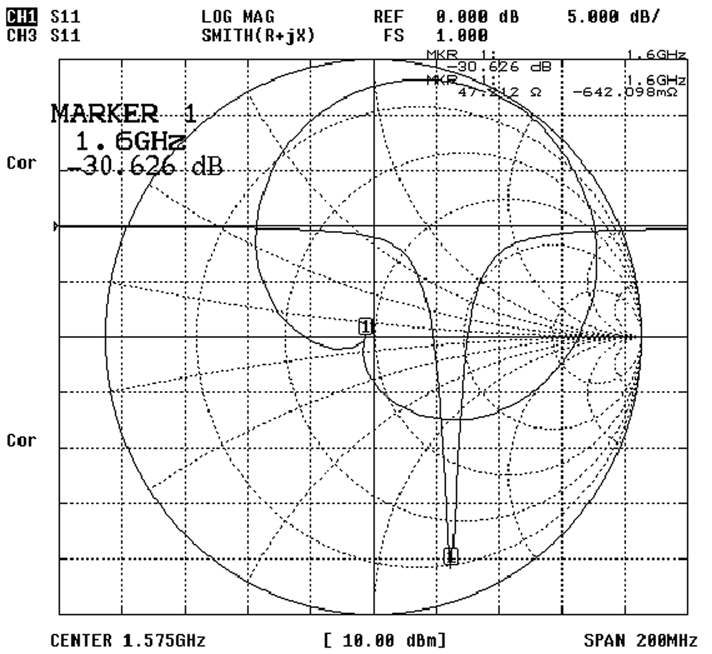

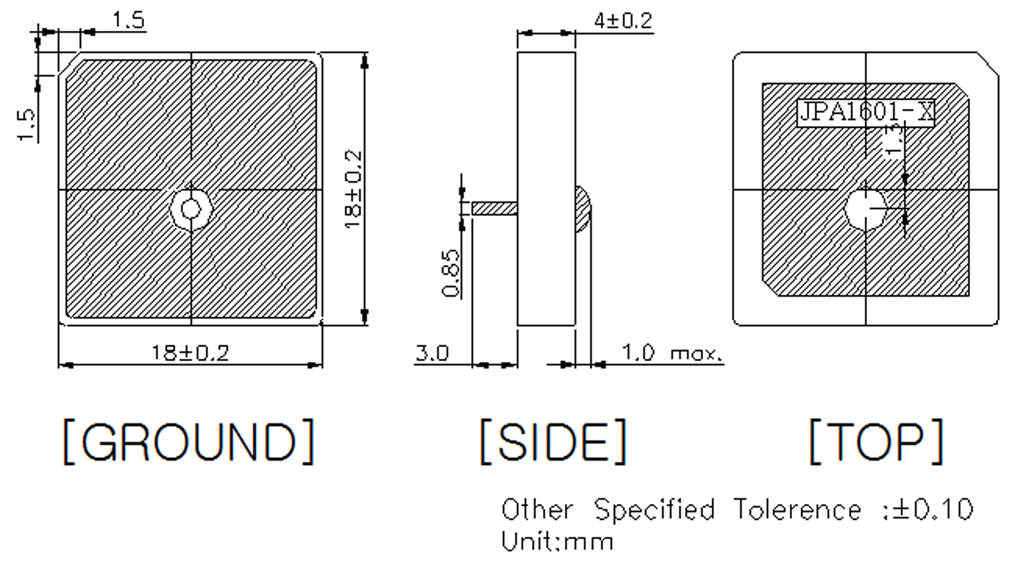

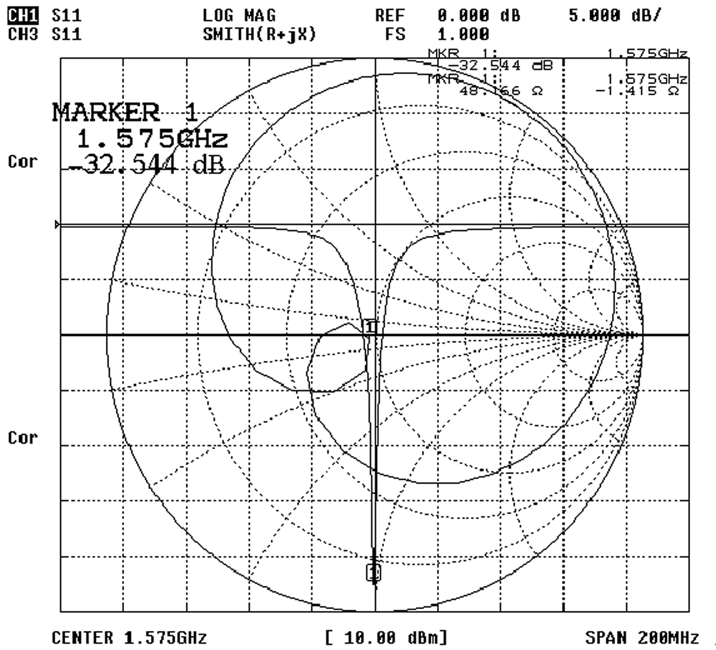

外形尺寸 Dimensions 特性图 Typical Characteristics



主要参数 Principal Parameters
型号
Part No.
尺寸
Dimension
(mm)
中心频率
Center Freq
f0(MHz)
 带宽
Band width
(MHz)
R.L@f0
(dB)
增益
Gain
(dBi)
接地面积
Ground Plane
(mm)
应用
Applications
CPA1595X05G10A 15×15 1595.0 5.0 15.0 1.0 50×50 GPS
CPA1597X08G10A 15×15 1597.0 8.0 15.0 1.0 50×50
CPA1595Z10G25A 17×17 1595.0 10.0 15.0 2.5 70×70
CPA1588X05G25A 18×18 1588.0 10.0 15.0 2.5 50×50
CPA1575X05G20A 20×20 1575.0 5.0 15.0 2.0 22×22
CPA1579Z05G30A 25×25 1579.0 5.0 15.0 3.0 27×30
CPA1580X20G45A 25×25 1580.0 20.0 15.0 4.5 70×70
CPA1580Z20G45A 25×25 1580.0 20.0 15.0 4.5 70×70
CPA1268X05G40A 35×35 1268.0 5.0 15.0 4.0 35×35
CPA2450X200G10A 8×1 2450.0 200.0 15.0 1.0 35×50 WIFI
CPA2450X200G10A 9.3×3.0 2450.0 50.0 15.0 1.0 60×70
CPA1616X20G45A 25×25 1616.0 20.0 15.0 4.5 70×70 CHINA BEIDOU
CPA2492X40G45A 25×25 2492.0 40.0 15.0 4.5 70×70
CPA2375X30G25A 18×18 2375.0 30.0 15.0 2.5 70×70
CPA2375X40G25A 25×25 2375.0 40.0 15.0 2.5 50×50 DMB
CPA2450E40G22A Φ16 2450.0 50.0 15.0 2.15 50×76 W-LAN
CPA915X12G30A 78×78 915.0 12.0 15.0 3.0 78×78 RFID
CPA932X04G10A 35×35 932.0 4.0 15.0 1.0 70×70
CPA868X10G30A 78×78 868.0 5.0 15.0 3.0 78×78
