LC Duplexer Your Location:Home > Products > LC Duplexer > LC Duplexer

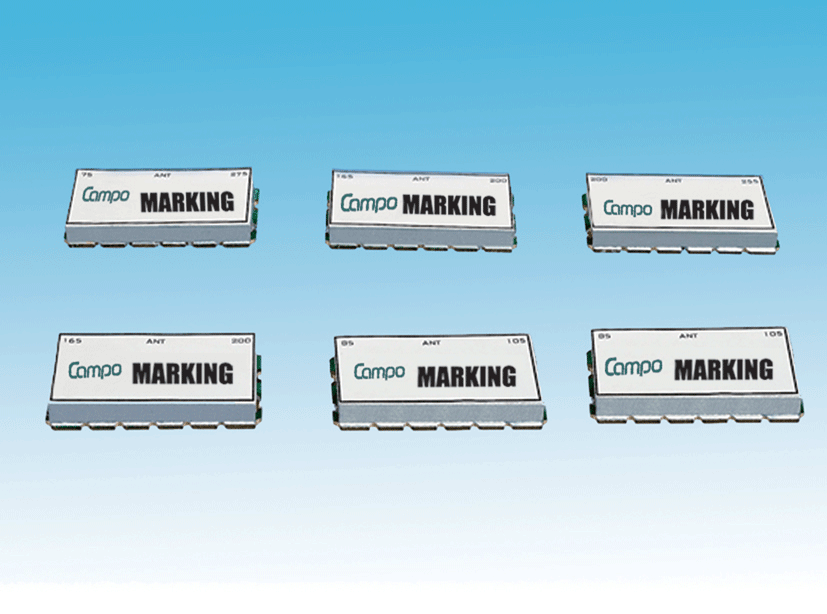

 外观 Configuration

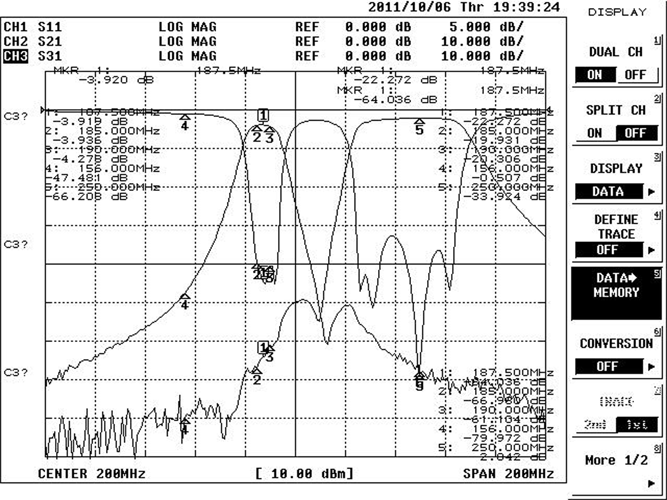

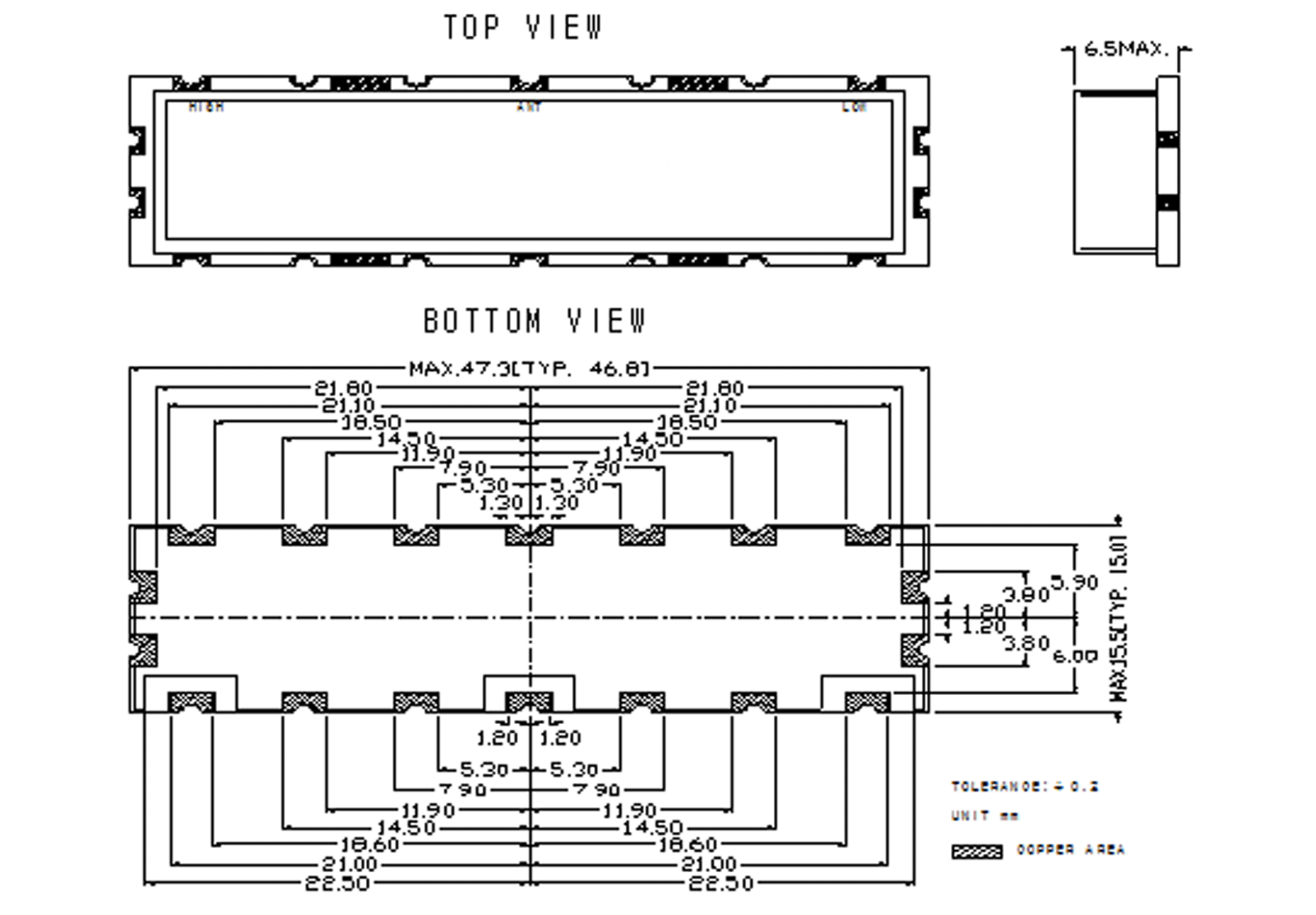

外形尺寸 Dimensions 特性图 Typical Characteristics



主要参数 Principal Parameters
型号
Part No.
截止频率
Cutoff Freq
fc(MHz)
带宽
Band width
(MHz)
插入损耗
Insertion Loss
(dB)max
驻波比
VSWR
(Ratio)max
带外抑制
Attenuation
(dB)min
(MHz)
Zo
(Ω)
应用
Applications
CLCD165B/200HA 165-OUT f1:165(BPF) 30.0 4.0 1.5 40.0(f2)~(f2+70) 50
CDMA
WLL
200-OUT f2:200(HPF) 200.0~270.0 3.0 1.5 50.0(f1±15)
CLCD200B/225HA 200-OUT f1:200(BPF) 2.0 7.0 1.5 50.0(f2±15)
225-OUT f2:225(HPF) 30.0 3.5 1.5 50.0(f1±1)
CLCD75B/275BA 75-OUT f1:75(BPF) 30.0 3.0 1.5 55.0(f2±17.5)
275-OUT f2:275(HPF) 35.0 4.5 1.5 55.0(f1±17.5)
CLCD85L/105HA 85-OUT f1:85(BPF) 55.0~85.0 1.6 1.5 60.0(f2)~(f2+70)
105-OUT f2:105(HPF) 105.0~175.0 1.7 1.5 60.0(f1)~(f1-30)
