分立式介质双工器 您所在的位置:首页 > 产品中心 > 介质双工器 > 分立式介质双工器

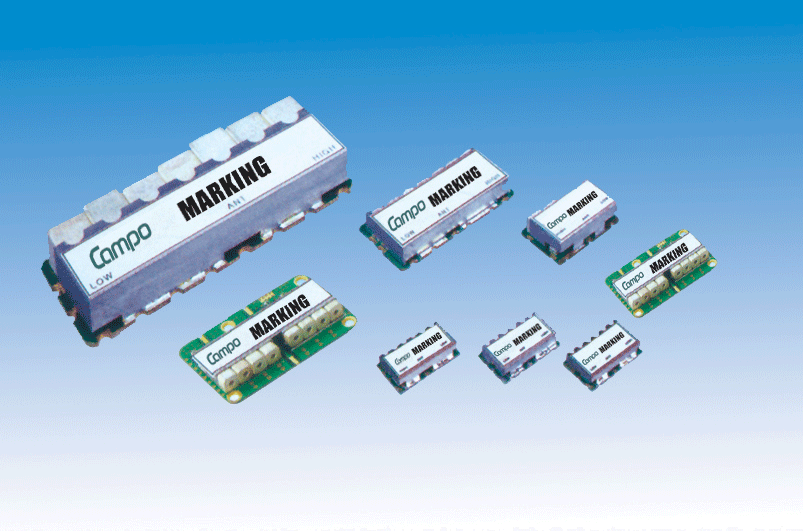

外形 Configuration

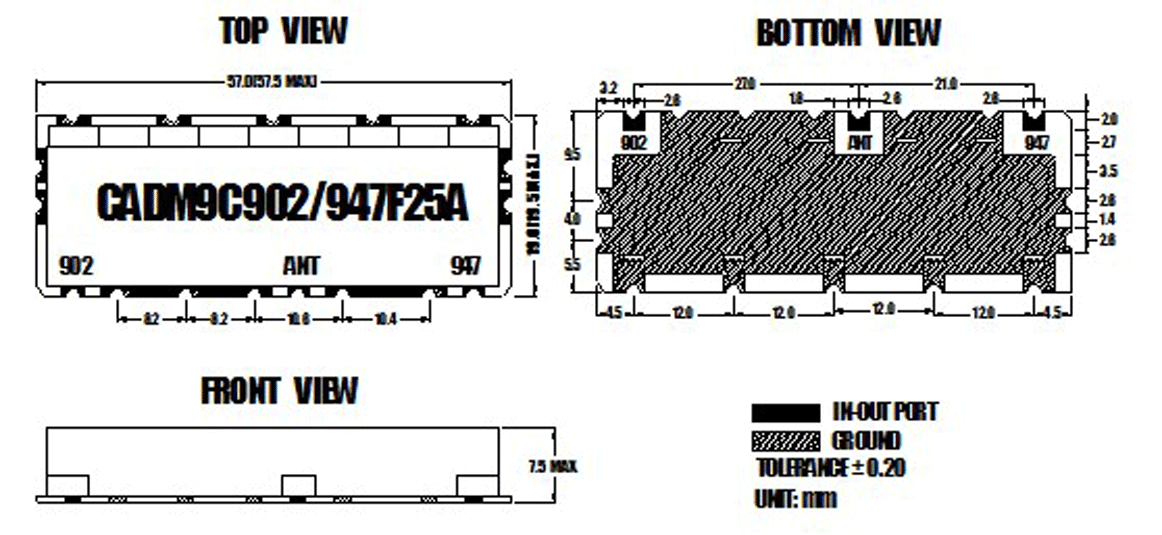

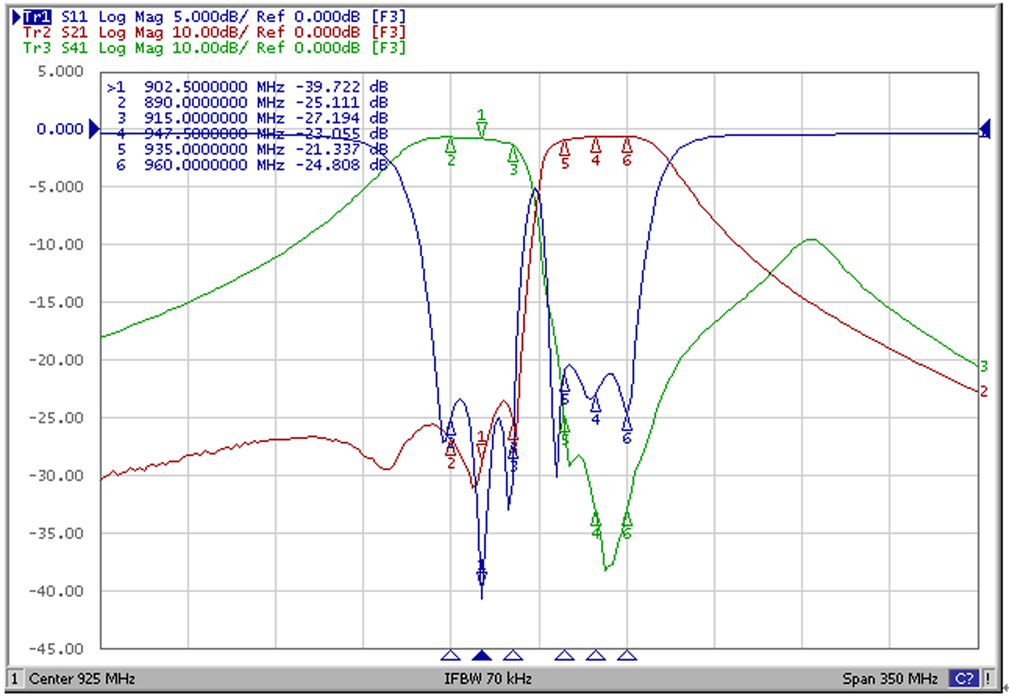

外形尺寸 Dimensions 特性图 Typical Characteristics
主要参数 Principal Parameters
型号
  Part No.
中心频率
Center Freq
f0(MHz
 带宽
Band width
(MHz)
插入损耗
Insertion Loss
(dB)max
驻波比
VSWR
(Ratio)max
带外抑制
Attenuation
(dB)min
(MHz)
尺寸
Dimension
L×W×H
(mm)
应用
Applications
CADM8C830/875F10A Tx  830.0  10.0  2.0  1.5  48.0(fr±5)  100×34×14
  CHINA
 CDMA
Rx  875.0  10.0  2.0  1.5  50.0(fr±5)
CADM1950/2140F60A Tx  1950.0  60.0  2.8  1.8  40.0(fr±30)  21×15×4.5 IMT-2000
Rx   2140.0  60.0  2.5  1.8  48.0(fr±30)
CADM7C1880/1960F60A Tx  1880.0  60.0  2.6  1.8  25.0(fr±30)  23×13×4.5 US-PCS
Rx 1960.0  60.0  3.5  1.8  22.0(fr±30)
CADM4C1227/1575S20A Tx  1227.0  20.0  1.0  1.7  40.0(fr±10)  26×15×7.5 GPS
Rx  1575.0  20.0  1.0  1.7  40.0(fr±10)
CADM7C830/875F10B Tx  830.0  10.0  2.5  1.5  50.0(fr±5)  47×19×7  CDMA
Rx  875.0  10.0  2.5  1.5  55.0(fr±5)
CADM9C902/947F25B Tx  902.5  25.0  4.3  1.8  42.0(fr±12.5)  47×19×7   GSM
Rx  947.5  25.0  3.8  1.8  40.0(fr±12.5)
CADM7C836/881F25A Tx  836.5  25.0  2.6  1.7  40.0(fr±12.5)  23×15×4.5
KOREA
CDMA
Rx  881.5  25.0  3.7  1.8  50.0(fr±12.5)
CADM9C1950/2140F60A Tx  1950.0  60.0  2.6  1.8  48.0(fr±30)  47×18×7  IMT-2000
Rx  2140.0  60.0  2.0  1.8  52.0(fr±30)
CADM10C1747/1842F75A Tx  1747.5  75.0  2.5  1.5  30.0(fr±37.5)  47×18×7 DCS
Rx  1842.5  75.0  2.5  1.5  25.0(fr±37.5)
CADM7C1595/2492F50/40A Tx  1595.0  50.0  2.0  1.5  45.0(fr+747)  30×13.8×5.5         GPS
Rx  2492.0  40.0  2.0  1.5  45.0(fr-747)
CADM8C3430/3530F60A Tx  3430.0  60.0  6.5  2.0  18.0(fr±30)  36×44×5.5  MMDS
Rx  3530.0  60.0  6.5  2.0  18.0(fr±30)
