介质谐振器 您所在的位置:首页 > 产品中心 > 介质谐振器 > 介质谐振器

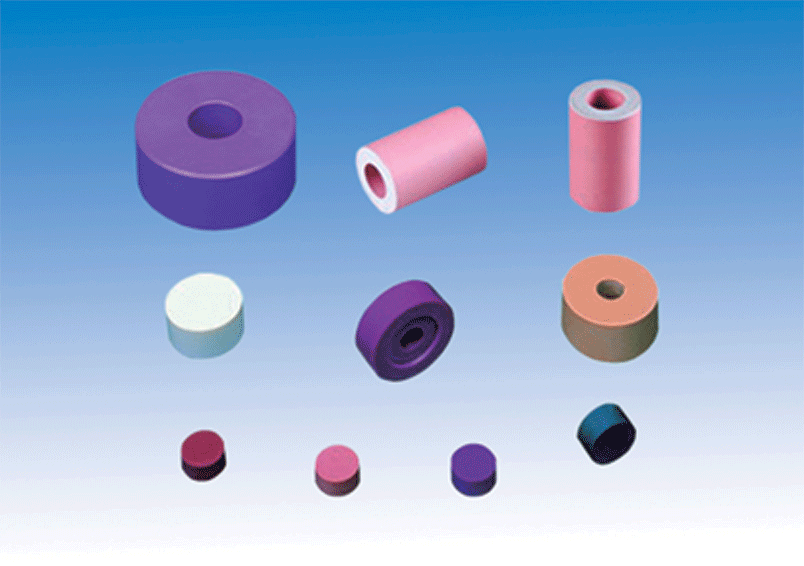

外形 Configuration

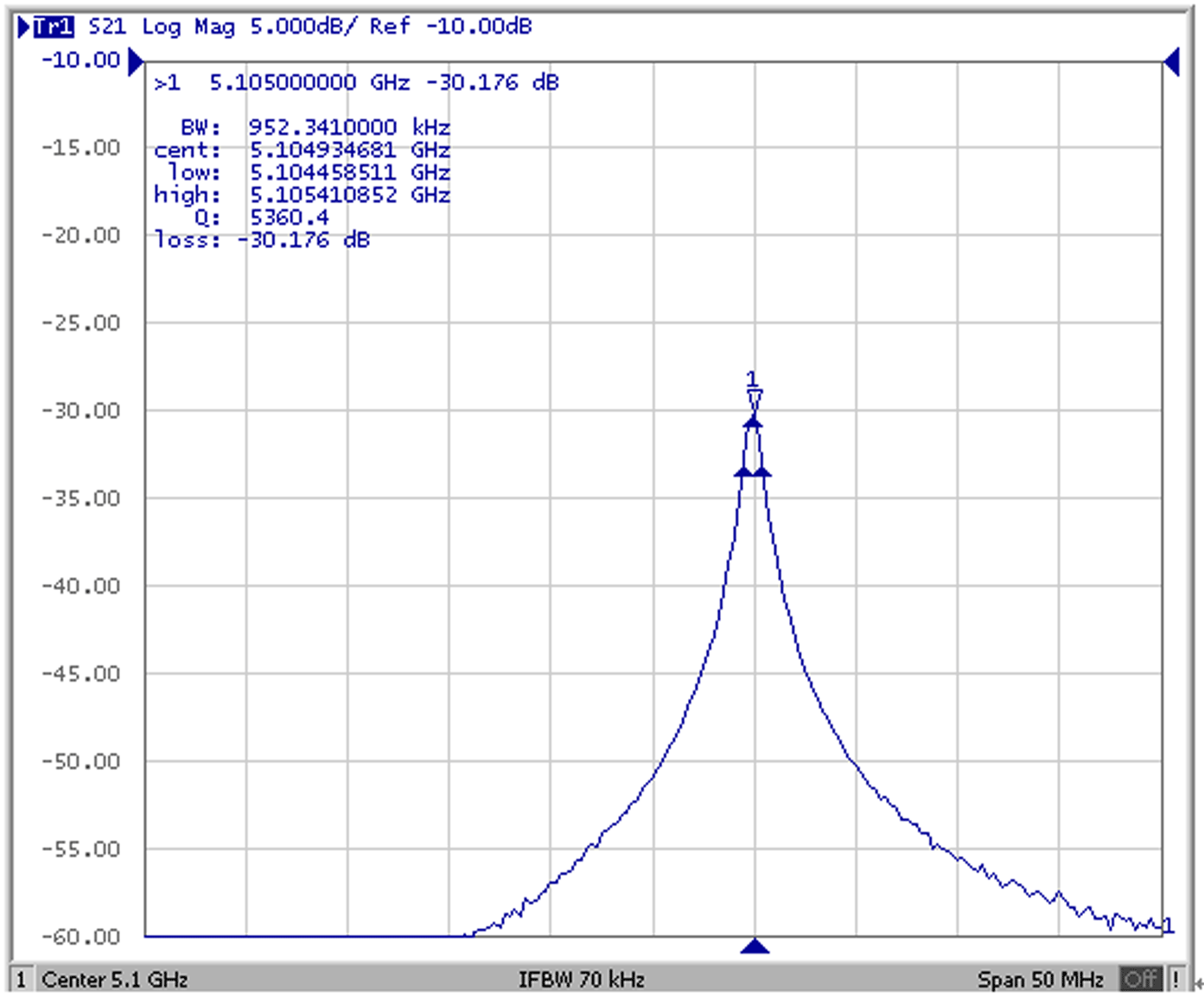

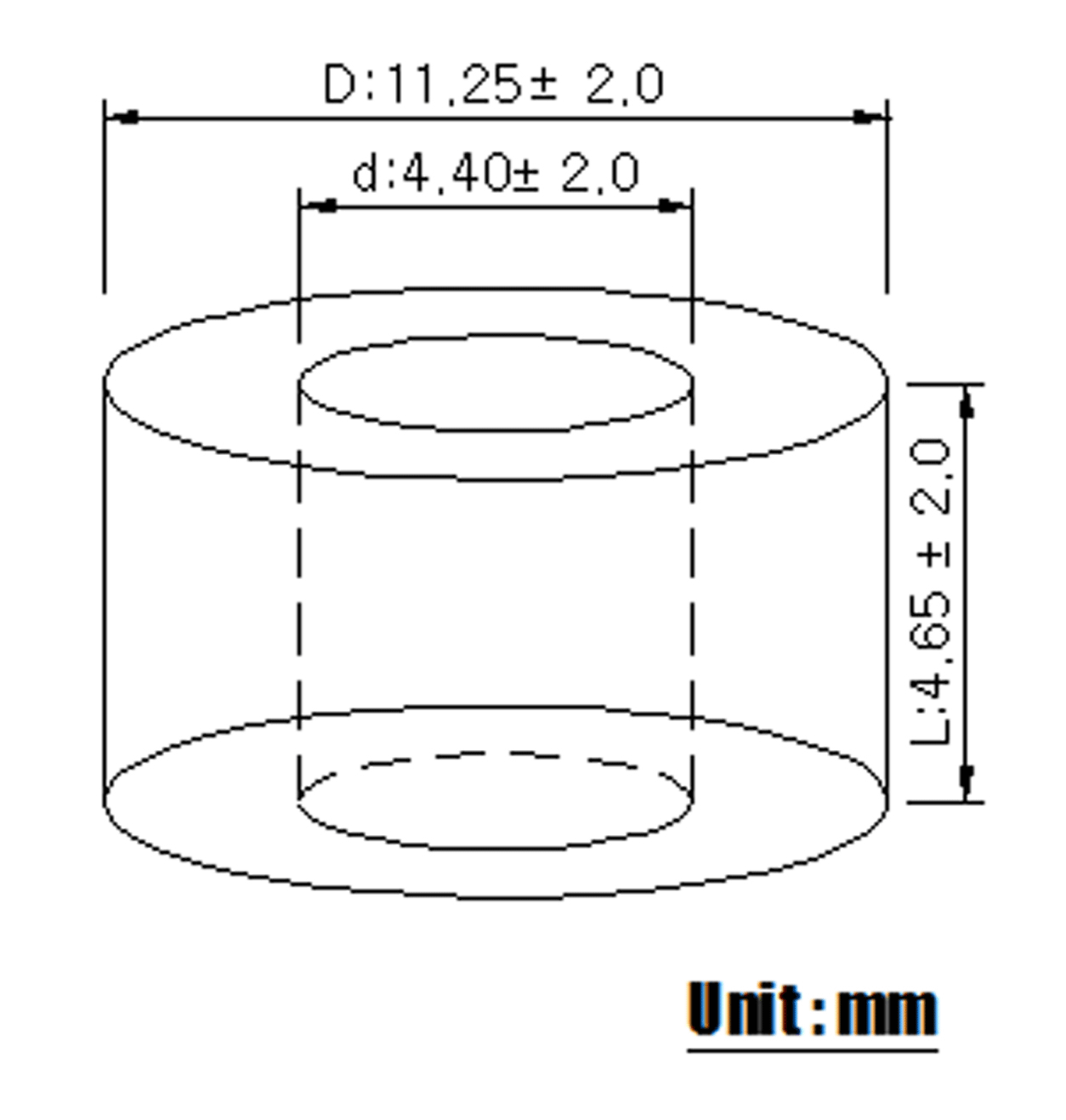

外形尺寸 Dimensions 特性 Typical  Characteristics

主要参数 Principal Parameters
材料系列
Material
Series
介电常数
Dielectric
Constant
品质因数Q
f0×Q(1/tanδ)
min
温度系数范围
Temperature
Coefficient
(ppm/℃)
绝缘阻抗
Insulation
Resistance
(Ω/cm)
热膨胀系数
Thermal
Expansion
Coeffcient
(ppm/℃)
密度
Density
(g/cm2)
频率范围
Application
Freqency Range
CDR08 8~9 30000 -8 ~ 0 〉1014 8~9 4..0
参照频率图
Refer Frequency
Chat
CDR20 20~21 60000
-3~+3
〉1014 8~9 3.8
CDR30 29~30 150000 -6 ~+6 〉1014 12~13 7.4
CDR37 36~38 40000 -3 ~+3 〉1014 6~7 5.0
CDR45 44~46 50000 -6 ~+6 〉1014 9~10 4.7
CDR90 89~91 7000 -6 ~+6 〉1014 8~9 5.7
