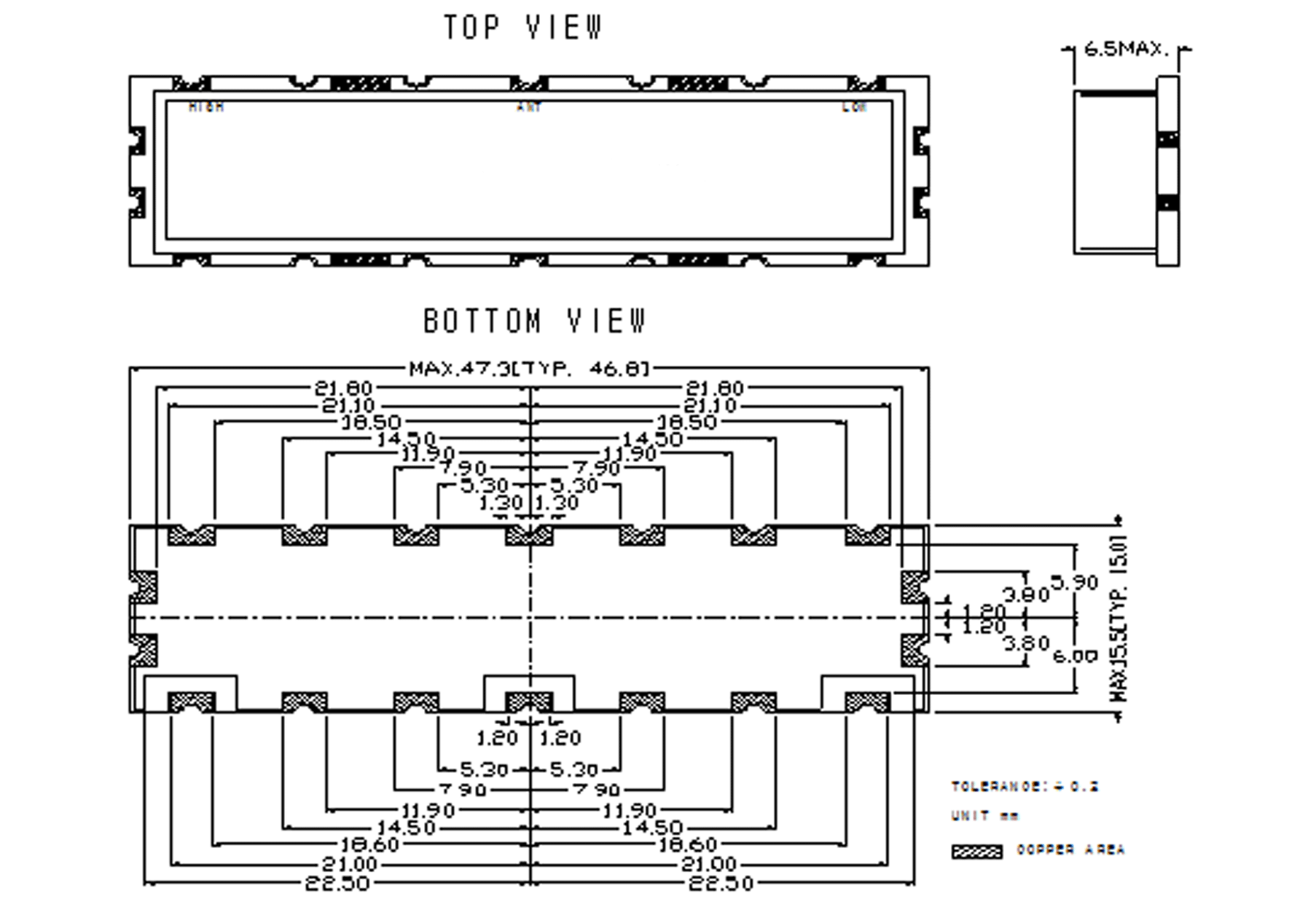

| 外形尺寸 Dimensions |

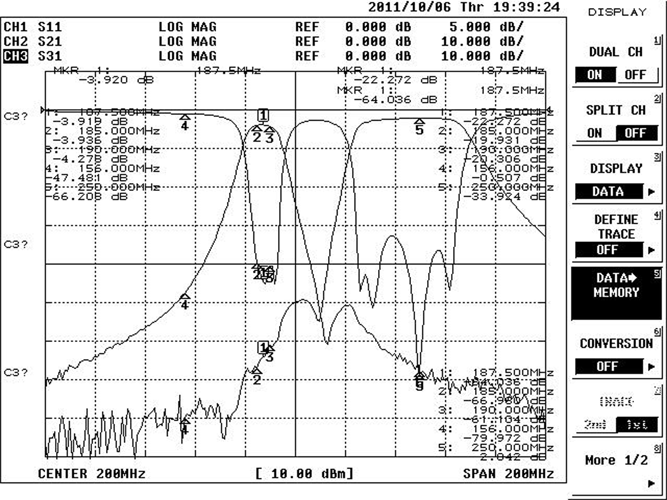

特性图 Typical Characteristics |
 |
 |
主要参数 Principal Parameters
型号
Part No. |
截止频率
Cutoff Freq
fc(MHz)
|
带宽
Band width
(MHz) |
插入损耗
Insertion Loss
(dB)max |
驻波比
VSWR
(Ratio)max |
带外抑制
Attenuation
(dB)min
(MHz) |
Zo
(Ω)
|
应用
Applications |
| CLCD165B/200HA |
165-OUT |
f1:165(BPF) |
30.0 |
4.0 |
1.5 |
40.0(f2)~(f2+70) |
50 |
CDMA
WLL
|
| 200-OUT |
f2:200(HPF) |
200.0~270.0 |
3.0 |
1.5 |
50.0(f1±15) |
| CLCD200B/225HA |
200-OUT |
f1:200(BPF) |
2.0 |
7.0 |
1.5 |
50.0(f2±15) |
| 225-OUT |
f2:225(HPF) |
30.0 |
3.5 |
1.5 |
50.0(f1±1) |
| CLCD75B/275BA |
75-OUT |
f1:75(BPF) |
30.0 |
3.0 |
1.5 |
55.0(f2±17.5) |
| 275-OUT |
f2:275(HPF) |
35.0 |
4.5 |
1.5 |
55.0(f1±17.5) |
| CLCD85L/105HA |
85-OUT |
f1:85(BPF) |
55.0~85.0 |
1.6 |
1.5 |
60.0(f2)~(f2+70) |
| 105-OUT |
f2:105(HPF) |
105.0~175.0 |
1.7 |
1.5 |
60.0(f1)~(f1-30) |
|
|
|
