声表滤波器 您所在的位置:首页 > 产品中心 > 声表滤波器 > 声表滤波器

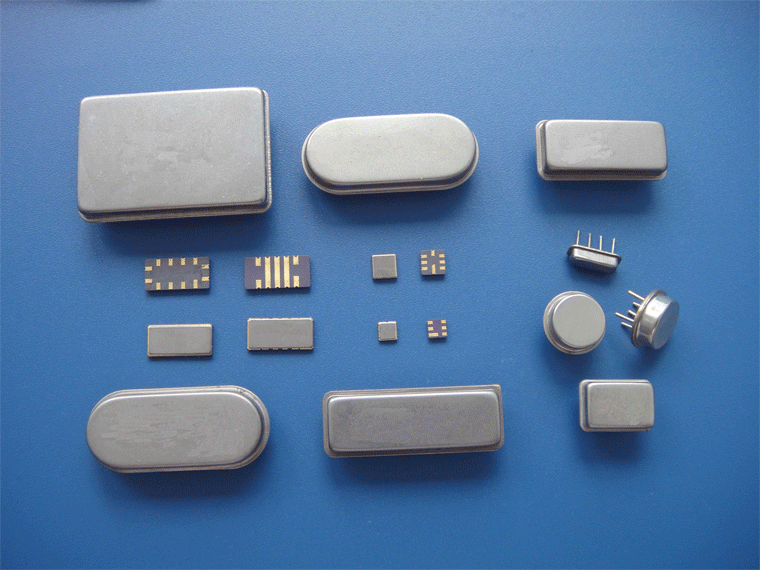

外形 Configuration

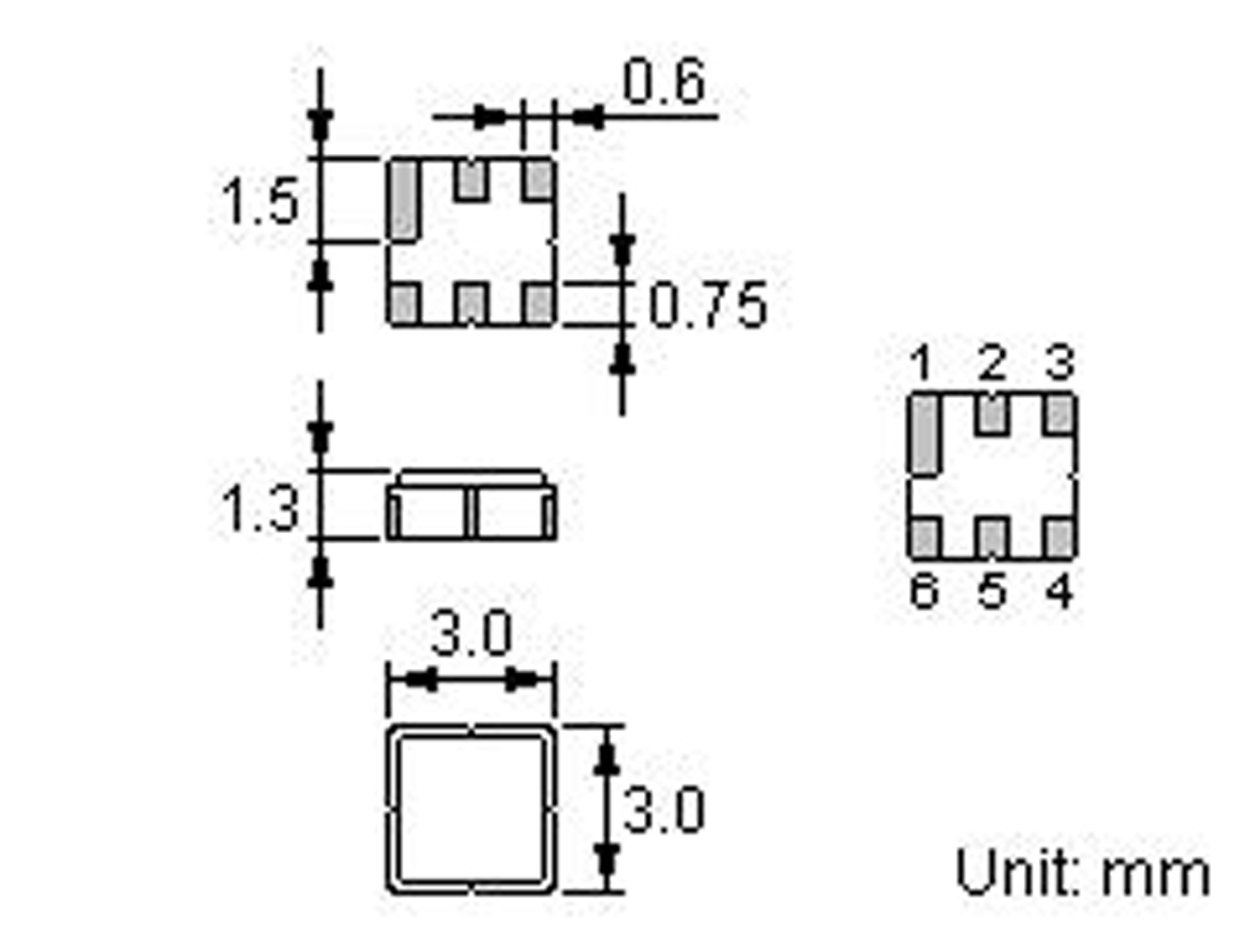

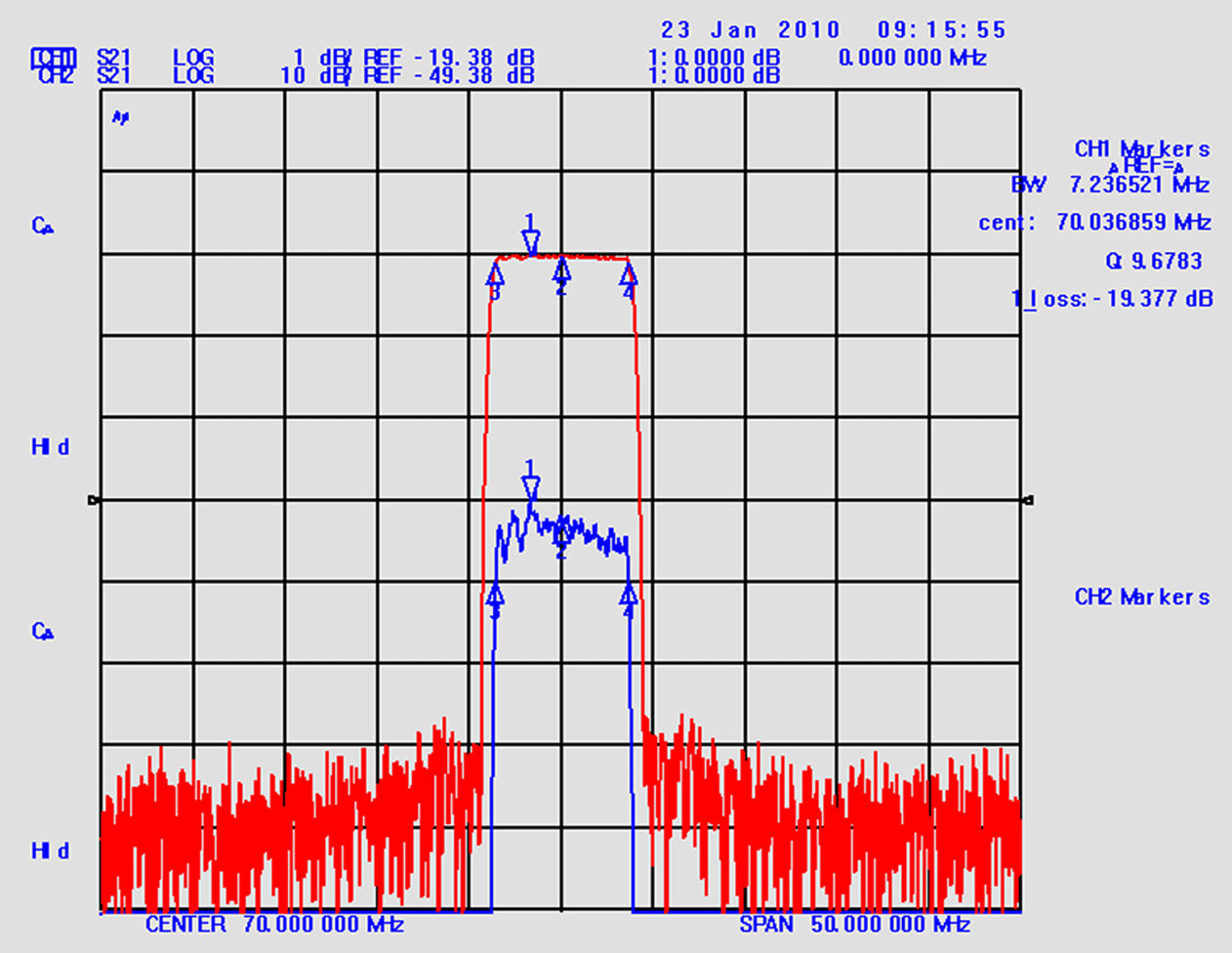

外形尺寸 Dimensions 特性图 Typical Characteristics

主要参数 Principal Parameters
型号
Part No.
中心频率
Center Freq
f0(MHz
3dB  带宽
3dB Band width
(MHz)
 40dB 带宽
40dB Band width
(MHz)
 插入损耗
Insertion Loss
(dB)max
带外抑制
Band Rejection
(dB) min
带内波动
Ripple in BW
(dB)max
封装
Package
匹配
Match
 CSF10K180A  10.7  0.18  1.2  8.0  37.0  1.0  SC20-1  匹配
 CSF21K600A  21.4  0.58(1dB)  3.3  8.0  40.0  0.5 SMD13.3×6.5  匹配
 CSF50M2B  50.5  2.1(1dB)  7.5  1.8  40.0  0.8  DIP2212
 CSF70K800A  70.0  0.8  3.5  3.0  50.0  0.5  DIP2212
CSF115M20A 114.99 20.07(1.5dB) 20.80(35dB) 29.07 51.0 1.0 DIP3512
 CSF300K900A  300.0  0.97  2.7  3.1  55.0  2.1  SC04-06
 CSF390M24A  390.46  24.82(1dB)  ---  2.48  52.0  0.8  SMD3.8×3.8
 CSF533M21A  533.5  21.0(1dB)  45.0  3.5  45.0  0.8  SMD5.0×5.0
 CSF876M8A  876.0  8.0  ---  3.5  40.0  1.0  SMD3.8×3.8
 CSF901M8A  901.8  7.8  30.0  4.0  45.0  1.0  SC04-06
CSF1000M36A 1000.0 36.0(1dB) 80.0 5.0 40.0 1.2 SMD3.8×3.8
CSF1575M2A 1575.42 2.0(1dB) --- 0.85 50.0 --- SMD3.0×3.0
CSF1615M20A 1615.0 20.0 --- 4.0 50.0 0.4 SMD3.0×3.0
CSF1747M75A 1747.5 75.0(1dB) --- 3.2 50.0 --- SMD3.0×3.0
CSF2017M15A 2017.5 15.0(1dB) --- 2.7 50.0 --- SMD2.0×1.4
CSF2140M60A 2140.0 60.0(1dB) --- 3.5 50.0 --- SMD3.0×3.0
CSF2345M27A 2345.0 27.0(1dB) --- 2.4 50.0 --- SMD3.0×3.0
CSF2650M70A 2650.0 70.0(1dB) --- 3.5 50.0 --- SMD3.0×3.0
