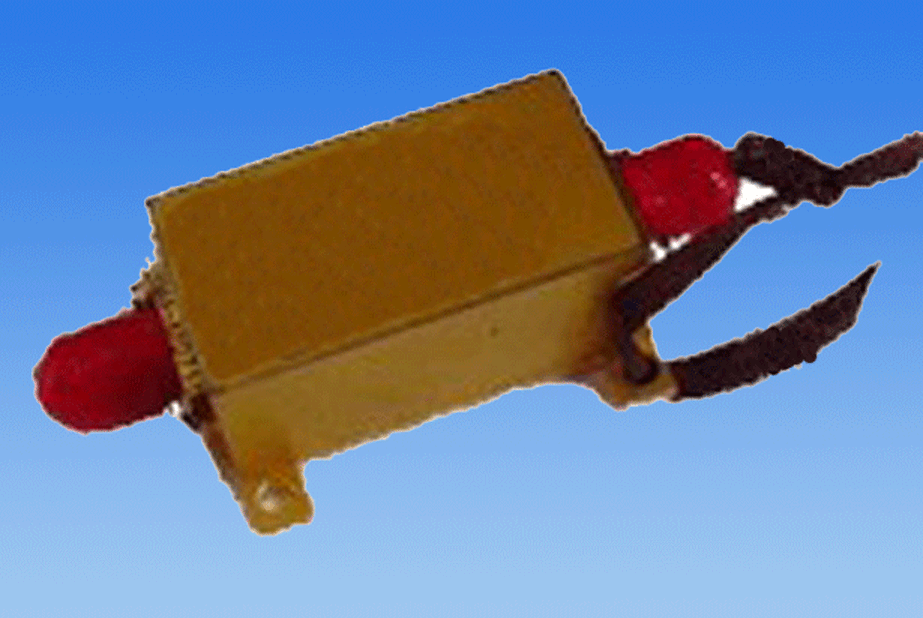

外观 Configuration
主要参数 Principal Parameters
1、固定声表延迟线系列（SAW Delay Line Series）
中心频率（Center Frepuency)：20~4300 MHz
延迟时间( Delay Variation)：0.1 ~ 300 us
2、可编程声表延迟线系列（Programmable SAW Delay Line Series)
广泛应用于扩频技术，根据调制方式分为BPSK、 MSK、 QPSK和 GMSK等，并且分为固定编码和可编程编码两大类。
下表中产品是我公司开发的部分声表面波固定延迟线：
|
产品型号
Part NO.
|
中心频率Center Freq
f0(MHz） |
3dB 带宽
3dB Band width
(MHz) |
插入损耗
Insertion Loss
(dB)max |
延时时间
Delay variation
(us)
|
封装
Package
|
| SDL60-1 |
60.0 |
25.0 |
30.0 |
1.0 |
SMD13.3*6.5 |
| SDL60-16 |
60.0 |
12.0min(1dB) |
35.0 |
16.0 |
HQ04 |
| SDL60-20 |
60.0 |
6.3 |
25.0 |
20.0 |
SC20-1 |
| SDL60-48 |
60.0 |
10.0 |
35.0 |
48.0 |
UP5041-12 |
| SDL454 |
454.0 |
10.0min |
29.6 |
10.0 ±1 |
MXSS6023-P2BA |
| SDL1280-12 |
1280.0 |
--- |
50.0 |
12.0 |
MXSS6023-P2BA |
| SDL7002A |
700.0 |
300.0 |
35.0 |
2.0 |
DIP2212 |
| SDL2850-300 |
2850.0 |
300.0min |
65.0~75.0 |
300.0±1 |
SP3220 |
|
